런닝머신 구동벨트 교체 수리



* 구동 벨트가 마모되어 V벨트 강화 실이 끊어져 풀리에 감겨 풀어내고, 구동벨트의 마모가 심해 수리를 하기로 했다.



1. G마켓에서 사려니 해외직구라고 해서 알리에서 2개를 구입했다.

V 벨트 홈을 세어 190J-PJ483 8ribs 를 2개 구입했다. 나중에 수리를 위해 예비용으로 1개 더 구입했다.



2. 새로 구입한 벨트와 마모된 벨트



3. 필요한 공구 5mm, 6mm 육각렌치, 드라이버, 소형 스패너

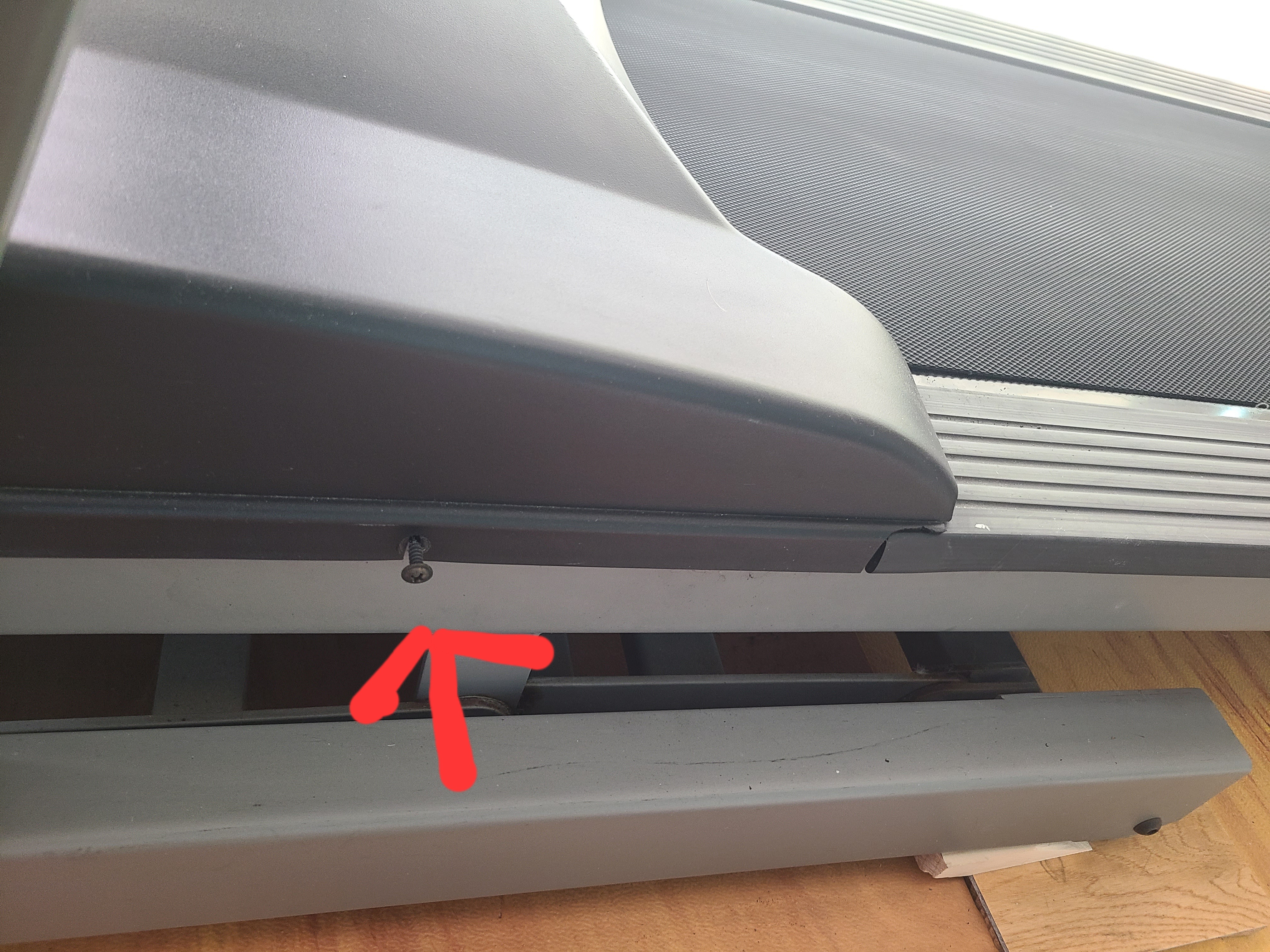

4. 먼저 앞 쪽의 뚜껑을 엽니다. 앞쪽 2개, 왼쪽 1개, 오른쪽 1개 4개의 나사를 풀면 뚜껑이 열립니다.

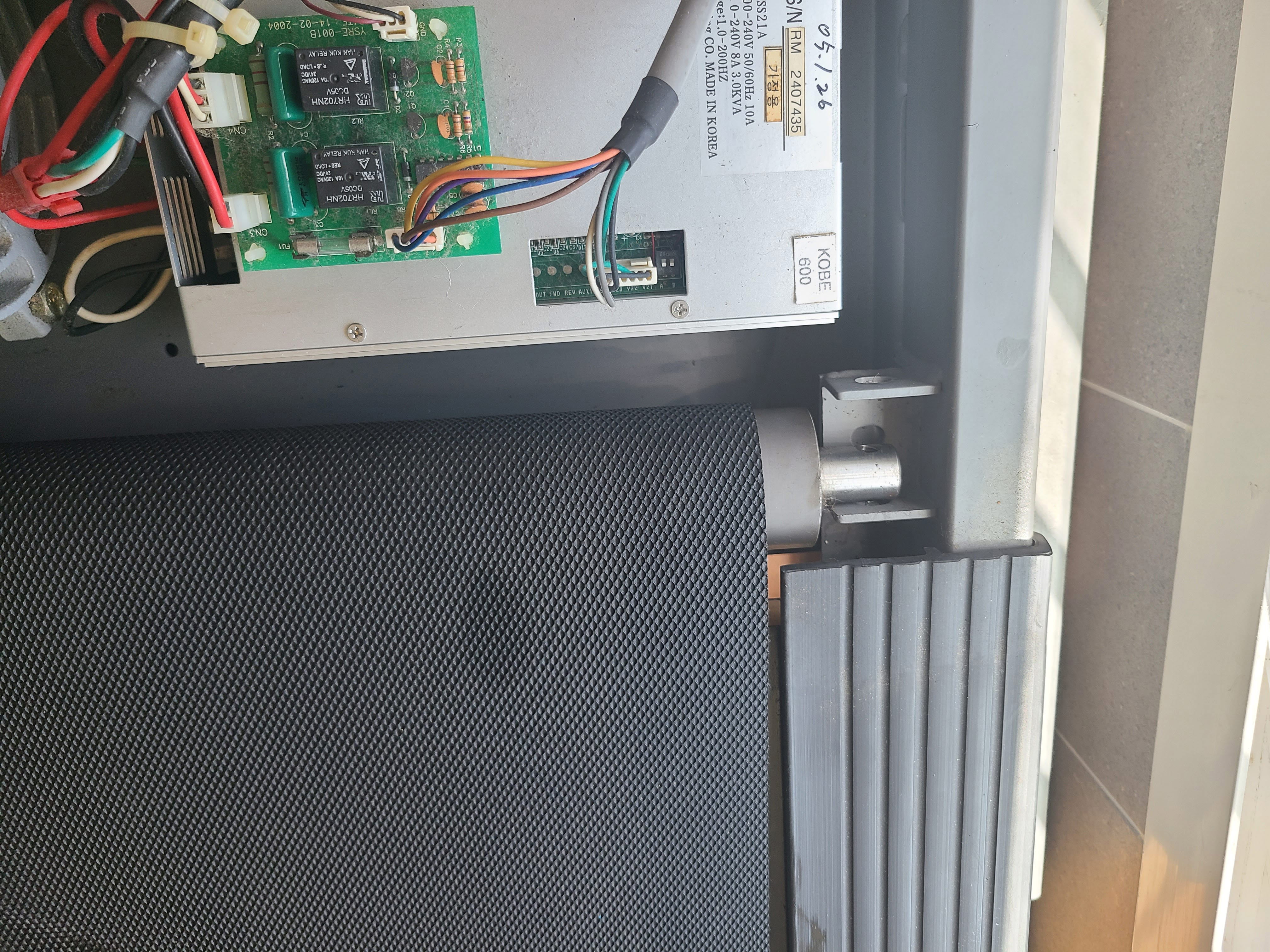

5. 마모된 구동벨트를 분리하기 위해 나사를 풀기 전에 뚜껑을 연 상태의 모습을 찍어 둡니다.



6. 구동벨트 고정 나사를 풀기전 런닝머신 패드의 탄력이 있으므로 양쪽의 나사를 3바퀴 정도 반시계 방향으로 돌려 장력을 줄여 줍니다.



7. 왼쪽의 나사를 먼저 풀고 오른쪽의 나사를 풀고 들어 올리면 구동벨트가 분리가 됩니다.



8. 구동벨트를 바꾸고 나사를 조여줍니다.



9. 구동벨트 고정 나사를 조여주고 손으로 모터의 풀리를 돌려 V 벨트를 풀리 홈에 맞추어 줍니다.



10. 모터 반대쪽을 조립합니다. 먼저 볼트만 조이면서 사진으로 찍어 둔 위치에 중심을 잡아주고, 너트를 돌려서 단단하게 고정을 시킵니다. 중심에 약간 벗어난 상태에서 볼트 조임을 멈추고 너트를 조인 다음 볼트를 단단하게 조여주면서 중심을 맞추는게 좋습니다.



11. 이제 구동벨트 교체가 끝났습니다. 처음에 풀어 두었던 런닝머신 패드를 다시 3번 돌려 장력을 맞추어 줍니다.

런닝머신 패드의 좌우가 맞지 않으면 양쪽의 조절나사를 10도 ~ 20도 정도씩 시계 또는 반시계 방향으로 돌리며 균형을 맞추어 줍니다.

시계방향으로만 돌리면 런닝머신 패드의 장력이 너무 세져서 곤란하므로 반대쪽을 반시계 방향으로 돌려 조절하는 것도 하나의 방법입니다. 조절 원리가 있지만 눈으로 확인하면서 풀고 조이면 되니 신경쓰지 않으셔도 됩니다.

너무 한쪽만 시계방향으로 강하게 조이거나 반시계 방향으로 약하게 하는 것을 주의하셔야 합니다.
