휴대용 청소기 배터리 교체

* 휴대용 청소기 Ni-Cd 배터리가 오래되어 교체했다. 분해를 해서 보니 Ni-Cd 1.2V 크기 22mm*43mm 이다.

직렬로 4개이나 10개 단위로 판매해서 그냥 구입했다. 남은 것은 어딘가 쓸데가 있겠지?

국내 마켓에서 구입하려 했더니 너무 비싸서 알리에서 10개 14달러에 직구를 했다.



* 별로 어렵지 않게 납땜 도구만 있으면 되고 없으면 구입한 배터리의 구멍에 구리선으로 단단하게 결선을 하고 테이프로 절연만 충분하게 해주면 된다.

알리에서 직구한 배터리

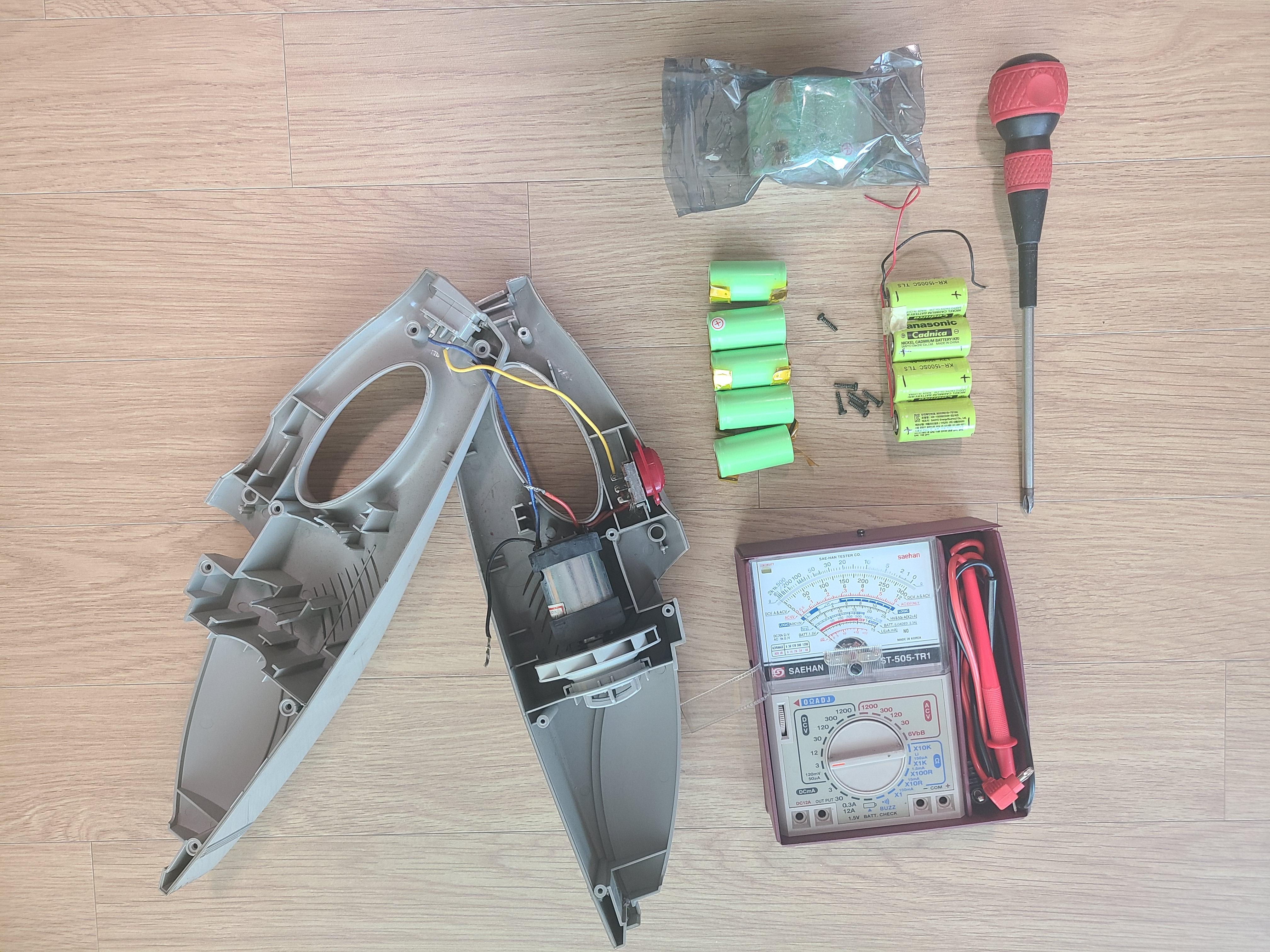

분해한 청소기

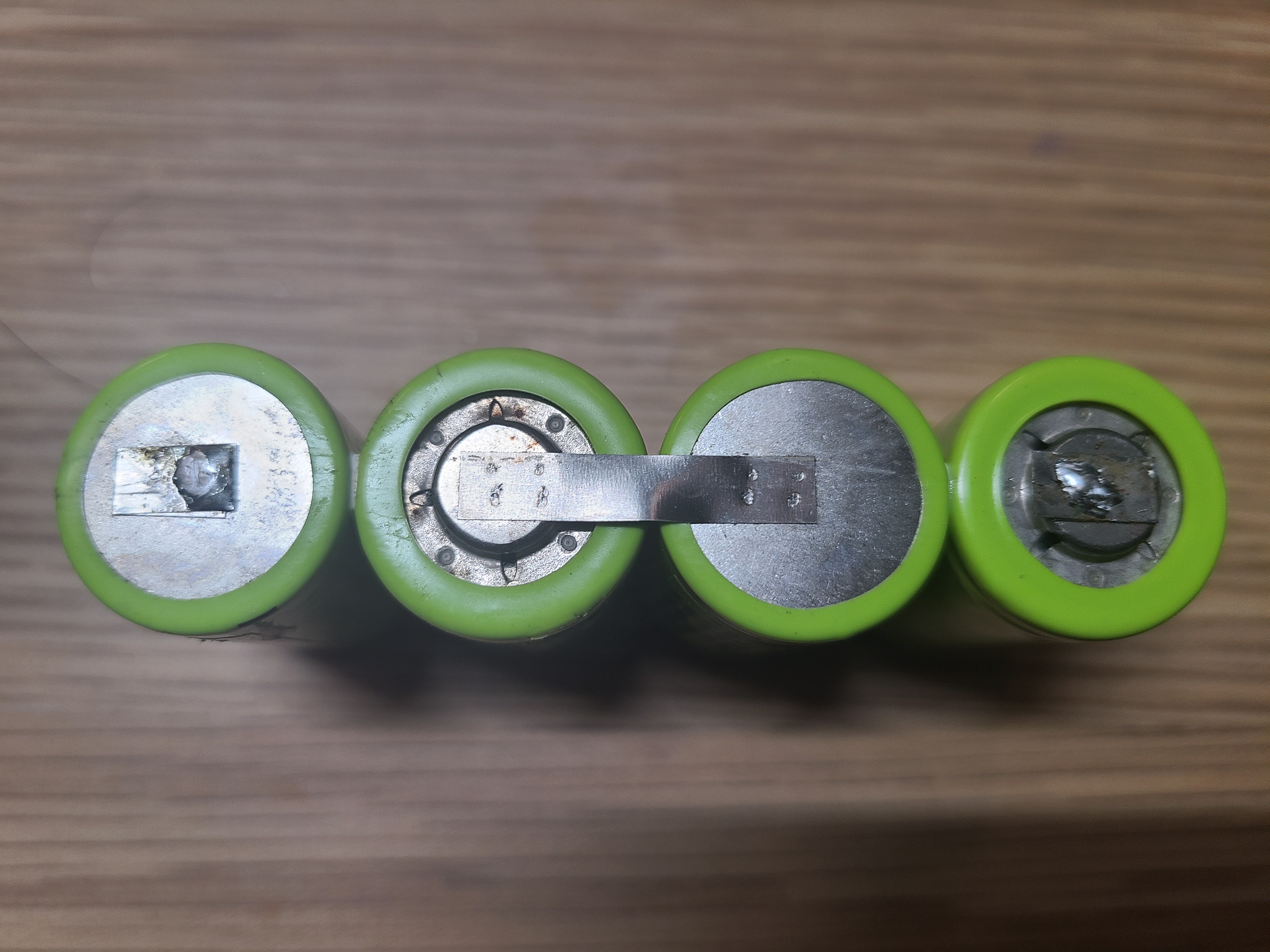

1.원래 배터리 뒷면 모습. 2. 스폿기가 없어 구입한 배터리 단자의 구멍을 맞대고 전선을 꼬아서 연결한 다음 납땜으로 처리했다. * 주의사항: 전류가 꽤 강해서 접점을 절연상태로 두고 연결할 부분만 작업을 해야 한다.

1. 원래 배터리 앞면 모습 2. 뒷면 2개씩 서로 연결한 다음 앞면으로 돌려 4개의 가운데 를 연결하는게 쉽다.

3. 마지막으로 앞면의 검은색(-) 선을 연결하고 빨간색(+) 선을 연결하면 완성이 된다.
